土工布是一種化纖編織而成的斷材料,具有彈力好、抗拉強度強、頂破力強、不易老化,滲透性好等諸多優點。只是目前這項新工藝.新技術在我國公路工程建設中應用還不是很廣泛。本文結合某段鹽潰土地區公路工程,闡述了土工布的性能、物理化學特性及作用原理,并針對土工布這項新的技術,對施工中的工藝特點,施工過程和注意事項進行詳細介紹,并結合當地氣候自然環境使用土工布所產生的實際效果進行了評價,結果顯示土工布在加鋪的瀝青面層的開裂問題上起到很好的緩解效果,有效消除了舊路面改造上瀝青面層的反射裂縫。
1引言
我國目前對于土工布這項新工藝、新技術使用還不是很廣泛,它是一種化纖編織而成的新材料,有好幾種規格,有每平方受力100g的、150g 的、200g 的、300g等等。土工布目前被公認為第四建筑材料,它優點有彈力好﹑抗拉強度強、頂破力強、不易老化、滲透性好等等。我國從上個世紀80年代開始就進行了土工布的工程應用。比如王唐生和王海俐等的研究闡述了土工布在公路軟基處理和病害處理方面的應用;沈林杰等研究了土工布在海堤圍墾工程基礎處理中的應用;蘇千立等研究了土工布在航道整治中的應用。對于土工布在鹽漬土地區中的應用較少。本文將結合鹽漬土地區的公路工程,探討土工布的應用。該公路工程由于一年四季氣候惡劣,變化大,冬季寒冷,容易形成鹽漬地,這種鹽漬土地區危害大,會導致路基翻漿,形成空洞,坑等問題,嚴重危及行車安全。對于這些問題,將采取土工布這項新工藝應用到施工公路中。
2工程概況
本工程為某鹽漬土地區公路施工建設項目,該地區冬季寒冷,四季氣候變化大,加上受地下水的影響，冬季容易結成冰塊,隨著春季氣候回暖,冰塊的融化加上車流量,容易導致路基的翻漿。鹽漬土地區的路基受雨水影響,又容易形成空洞、溝壑、坑等問題,導致路基的下陷,嚴重威脅行車安全。相關人員對其討論.研究,將采取土工布這項施工工藝對該路段病害問題進行預防并維修。
3土工布的性能與作用

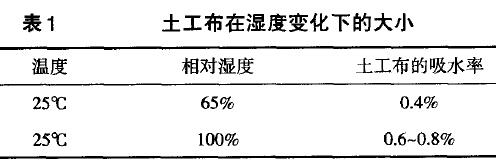

(1)土工布的性能。土工布的熔點為260度,而且在溫度20℃時的比重為1.38,有很高的抗老化性和抗裂性的物理性能。在濕度變化時,土工布的大小變化不大,如表1。土工布化學性表現有很強的抗腐蝕性和抗侵蝕性能,任何試劑和氧化還原劑影響不了它。
4土工布在公路工程中應用
該施工地段自然氣候惡劣,又處于鹽漬土地區,路面已大量破壞,影響行車安全,經過多年來探索.實踐，考慮該施工段的鹽漬土地區特性,水、土質和含鹽量等因素的影響,該施.工路段改造最有效的辦法就是鋪設瀝青面層在該路面上。但如果直接在舊路面鋪設瀝青面層,由于舊路面的漲縮性和車流量的荷載作用,就會容易在舊路面和瀝青面層接縫處出現反射裂縫,土工布這種新材料正好是解決這-一問題的首選。
( 1)土工布在舊瀝青路面的應用:①舊路面與瀝青面層因為溫度的下降,l舊路面收縮,兩者之間會產生粘附阻力,導致拉應力的提高,當拉應力超過瀝青面層的抗拉性時,加鋪的瀝青面層就會出現斷裂,如果把土工布鋪設在舊路面和瀝青面層中間,這兩者之間的粘附力會減少,從而降低拉應力,緩解加鋪面斷裂問題。②2土工布的延展性強,可以有效降低舊路面接縫處容易因為彎沉差形成的剪力,應力得到緩解,路面不至于過度變形。③土.工布自身孔隙率大,有防滲隔水作用,鋪設瀝青面層封閉后,可以作為瀝青隔水防滲層,防路基水的滲透,起到保護作用。
(2)土工布的技術要求。經過長期的實踐探索觀察,土工布作為舊路面改造防治裂縫的夾層材料,它性能好壞影響裂縫效果,在施工中,對土工布技術要求有以下兒點:①耐溫性要好。經過大量的實踐,聚酯土工織物可以在鋪設瀝青混合料時所需的150℃環境下能正常工作,不會融化或者軟化。②瀝青膠油吸附性要強。施工過程一般是在舊的路面均勻噴灑瀝青膠油,在上面鋪設土工布織物,然后再熱鋪一層瀝青面層,土工布織物下面的瀝青膠油要能被上面的熱鋪瀝青面層吸收,達到吸附效果。③柔韌性要好。裂縫處的拉應力要想得到有效的吸收,夾層材料的柔韌性就要好,這樣才能有效阻止向上傳遞阻力。④均勻性。土工布沒有明顯的方向性,但是有要求經緯的強度,所以可以選擇五防指紋不高于等于1.2,編織物不高于等于1.5。
(3)施工流程和工藝。①清理并修補舊路面。根據不同病害類型處理好舊路面后,清掃干凈路面的泥土,沙石.渣跡等,對突出路面的部分進行鏟除,填補坑洞,保持路面的干燥。②鋪設瀝青。用瀝青撒布機在處理好的舊路面均勻晴灑(溫度在150~170℃ ) 1~1.3Li nf的瀝青,橫向范圍寬于土工布5cm到10cm進行噴灑。3土工布的鋪設。禁止汽車在土工布鋪設時轉彎.掉頭及剎車。要用專門的機械設備,一邊在噴灑粘層油的同時進行土工布的鋪設。同時土工布鋪設要平整,不能折疊,把土工布粗糙的一面向上鋪設,鋪設到彎道時,可以剪開彎道里面的士工布,將一邊攤開鋪平,把瀝青刷上,然后在搭接疊蓋上上另一邊的土工布。④瀝青面層的碾壓。首先要用三輪壓路機從路邊向路中央進行碾壓,每次重疊二分之一后輪寬度進行碾壓,雙輪壓路機每次重疊30cm,初次碾壓按1.5到2.0kmh速度,再按2.5到3.5km/h的速度碾壓,最后碾壓按2.5到3.5km/h的速度。
5實施效果
改造完畢后,經過長期觀察,土工布在加鋪的瀝青面層的開裂問題上起到很好的緩解效果,有效消除了舊路面改造上瀝青面層的反射裂縫。本次施工工程取得圓滿的成績,土工布優良的性能和價格的低廉,得到受到廣大工作人員的認可,在未來的公路工程中,它將會得到廣泛應用。
6 結語
鑒于土工布具有抗拉強度強.不易老化等優勢面使其在眾多領域得到有效應用。文章提出土工布的選取要求及其實施技術要求,從工程實施效果表明,土工布對于緩解加鋪瀝青面層的開裂起到效果。
參考文獻
1鐘毅.土工布荊笆聯合作用在軟.鹽漬土路基處理中的應用.北方交通。2008,(01y:51-53.
2馮振中．防裂土工布在林芝至拉薩高等級公路路面工程中的應用[0公路交通科技(應用技術版),2016,(02 ): 152-154.
3張建飛．無紡土工布在高速公路路面養護工程病害處理中的應用[0.河北企業,2009, ( 12):27-29.
4張鰲．玻璃纖維土工布在漬青砼高速公路裂縫治理中的應用[J. 黑龍江科技信息,2009 ,(08): 92-94.
5莓科,劉燕燕,陳曦.土工合成材料加鋪屢處治圜青路面反射裂縫效果對比研究[0公路交通技術,,2007,i(z1):37-40.
