摘要: 軟式透水管法用于防治路塹路面的地下水水毀，簡單易行，經濟合理，便于維修和清理，在高路暫混凝土路面的設計、施工和養護工作中是一個比較值得借鑒和推廣的方法。
路立交橋引道路塹部分，因地下水位的上升使混凝土路面產生局部早期破壞，及時采用軟式透水管法成功地治理了水毀，節約了資金，確保了路面的安全使用及其良好的耐久性。
1工程概況
邯(鄲)濟(南)鐵路K153+533聊夏路立交橋即聊城市柳園北路立交橋，是為聊夏路下穿邯濟鐵路而設的2-14.82鋼筋混凝土斜框架立交橋，2002年竣工。框架外輪廓寬34.72m、高6.9m、長25.83m。引道部分長450m、寬28m，縱坡最大坡度為2.5%原設計路面結構為24cm路面(抗折強度為5MPa)+15cm石灰土(抗壓強度為1MPa)+15cm石灰土(抗壓強度為05MPa)。
根據地質勘探結果，橋下地質情況為:第一層為淤泥質粘土，厚1.5m，基本承載力為100kPa;第二層為粉土，厚4m，基本承載力為130kPa:第三層為粉砂土，厚10m，基本承載力為160kPa。聊夏路立交橋路面原設計最低點高程為28.15m，自然地面高程為31.15m，路塹最高處挖深為3m。2001年設計勘測資料顯示，其穩定地下水位是26.5m，未設地下水排水系統，只設了機排雨水管道系統，路兩側為集水井18對，通過橫管輸送到路中線下埋設的主管道，最后排往泵站，通過自動耦合潛水泵將雨水引出引道范圍。
工程竣工兩年多后，大量的地下水從水泥路面板縫中涌出，高程在28.00m以下的路面出現了不同程度的斷板和沉陷，最后導致橋下無法通行。
水毀原因分析
水毀原因主要是承壓水的危害。因聊城市城區建設“江北水城”的需要，由東昌湖和徒駭河、西新河、京杭運河、二干渠、周公河等組成的水路網在2003年剛剛貫通，立交橋附近周公河蓄水，致使地下水位上升。2004年3月現場測得知，穩定地下水位為285m，比施工時(265m)上升了2m，高出路面最低處0.35m，使得高程在28.00m以下的路面面層、基層以及路基填土星過飽和狀態，在有壓水和行車荷載沖擊的作用下，路基路面的承載力降低，地基剪切失穩，地下水在混凝土路面施工縫和縱、橫縫中涌出，帶走粉土和粉砂，造成水土流失。接著引起路基路面更大幅度的下沉，同時，承載力迅速降低，引起雨水管及檢查井的下沉，致使雨水管道管節開裂和透水，水土流失更加嚴重，使混凝土路面懸空，最后導致大片混凝土路面板塌陷斷裂。
3解決方案及步驟
3,1降水
由于水位太高，地下水像噴泉一樣在路面形成徑流，所以先在路塹周圍打直徑為30cm、深25m的降水管井6口，每天24h不間斷降水，將地下水位臨時降至28m以下以便于維修和施T作業。
3.2對已毀壞的路面破除重做
對下沉的60mx20m范周內混凝土路面部分破除重做，板塊之間的真縫和假縫均居中埋設橡膠止水帶防水。
3.3雨水地下管路政為順路面縱坡自流排水廢除原雨水管道和檢查井，雨水排水系統改為順路面縱坡自流排水，縱坡調整為2.65%，可以滿足排水要求，在最低處設大水算2道，匯水后排入泵站。
3.4 軟式透水管截水和排水
在路左、右兩側邊緣各設寬60cm、深150cm的明溝200m，底部安放中30cm軟式透水管，管周圍及上部用級配碎石夯填(內粗外細反濾層)，軟式透水管中的地下水在引道最低處匯入井算，最后排入泵站揚出。
4理論計算
4.1計算滲透水量
根據以下公式計算滲透水量:0=(mkH)/2ln(2r/)]式中:Q-每延米長滲溝由溝壁滲人的流量(m/(s*m));
k-含水層材料的滲透系數(m
/s)，粉土取值為3.5x10m/s;

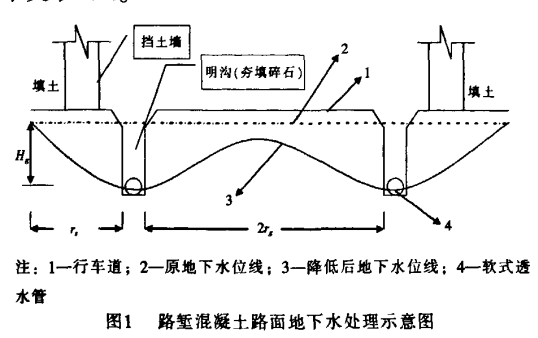

H，一滲溝位置處地下水的下降幅度，如圖所示本文取15m;
r.一一地下水位受滲溝影響而降落的水平距，如圖1取6m;
r:一兩相鄰滲溝間距的一半，如圖1所示本文10m
代人數據計算得:0s=3.1416x3.5x10/2xln(2x6/10)=3.0x10-m/(s·m)，明溝總長為200m，水量最大處出水量0=200x3.0x10=6x10(m/s)。4.2 計算軟式透水管的泄水能力根據下式驗證軟式透水管的泄水能力00A式中:Q一一溝或管的泄水能力(m/s);
溝或管內水的平均流速(m/s)，按式
