科技發展日新月異，人們的物質生活也得以日益提高，因之而產生的廢品、垃圾也越來越多。現時國內各大中城市均已開始建設大型的垃圾填埋場來對城市垃圾進行處理。為防止垃圾滲濾液外滲造成污染，垃圾填埋場必須進行防滲處理，而設置防滲膜是最常用和最可靠
的做法。
以下，本文通過蘇州七子山垃圾填埋場的防滲工程施工的工程實例，對防滲膜的施工工藝進行簡述。
2工程概述
蘇州七子山垃圾填埋場位于蘇州市吳中區。該工程垃圾填埋區和調節池的防滲工程包括天然防滲材料(壓實粘土)，人工合成土工膜防滲襯層(聚丙烯有紡土工布、GCL土工聚合襯墊、各類型HDPE土工膜、長絲針刺無紡土工布)等多種防滲結構。
其中人工合成土工膜防滲襯層的施工較為復雜。首先必須對土工膜各項指標(密度、拉伸強度、延伸率及撕裂強度等)在現場進行檢測，然后開展場地處理、膜體接合焊接、試驗焊接、缺陷修復、破壞性測試和回填保護等多項工序，是保證垃圾填埋場施工質量的關鍵。
3防滲工程重點難點
3．1本工程的重點及難點
(1)本工程有大量的防滲膜鋪設工程，因此防滲膜的鋪設質量是本工程的一大重點。
(2)防滲膜間的連接，包括防滲膜與豎向沼氣導排管及其它引出管道的連接是本工程的施工難點。
(3)由于礫石滲瀝層在防滲結構上進行施工，礫石滲瀝層施工時要注意保護下層防滲膜結構，防止破壞防滲結構。保證防滲結構完整無損亦是本工程的一大難點。
3．2解決方法
(1)針對本工程的施工重點，我公司制定了相應的措施保證防滲膜的鋪設。在材料選擇方面選擇合資格的土工膜生產廠家生產的符合設計要求土工膜材料，從材料的包裝、運輸、貯存到現場鋪設，均派專業質量管理人員負責進行管道，保證每一環節土工膜均得到合適的保
護。在人員安排上調配有豐富土工膜施工經驗的施工人員進行土工膜的鋪設、連接，足夠的施工人員配合進行施工。配備先進的施工機械、自動爬行焊接機進行土工膜的焊接，保證接縫質量符合設計要求。土工膜上所有焊縫均進行檢測，保證焊接質量。
(2)豎向引出管穿越土工膜，該部位的連接旌工質量是工程的難點。首先從基礎上保證引出管周圍的填土與其原填土表面相平，并與周圍填土的密實度相同，避免填土下陷，造成土工膜的破壞。在施工前對施工人員進行詳細的技術交底，令施工人員熟悉施工操作和技術質
量要求。在膜與管道連接后在規定的固化時間內對固化位置直徑10m范圍設置指示，禁止任何人員在膜上行走。連接完成后進行檢測，如檢測不合格時重新進行加強焊接。
(3)施工進場后首先由施工技術人員對場地進行仔細的勘察，制定施工挖運計劃，修筑施工便道，保證施工時大量土方運輸車輛行駛通暢，確保大土方施工順利進行。
(4)為保證不損壞己完成防滲系統，鋪礫石導滲層采用專門改裝的寬履帶推土機，減少推土機對地面的壓力。運輸通道將防滲層上的填土厚度增加為0．5m以上，保證導滲層碎層材料的運輸車行駛不損壞防滲膜。
4 HDPE土工膜施工
4．1土工膜安裝工藝
HDPE土工膜施工包括以下工序：準備工作一鋪設一拼接一質量檢查一回填土料。
(1)準備工作。要求清除地面一切尖硬物質，作好排滲設施，挖好錨固溝。準備好土工膜，盡量用寬幅膜，或先按要求尺寸焊拼好，卷在鋼管上，妥運至現場備用。土工膜施工所采用的施工機械有擠壓焊機、雙軌熱熔焊機、熱風焊接槍、電(手)動縫紉機等；試驗設備有拉力
計，壓力計、氣泵等。
(2)在平地上鋪放，借拖拉機或人工展放，在坡面上借卷揚機從坡頂徐徐反滾至坡底，將其固定。鋪膜時注意張弛適度，要求土工膜與墊層結合面務必吻合平整，避免人為和施工機械的損傷。鋪放時應注意：①盡可能在干燥和暖天氣進行。②鋪放應留足夠余幅，不可太緊，
以便拼接和適應氣溫變化。③應隨鋪隨壓重，防止風吹。④接縫應與最大受力方向平行。⑤發現損壞，應立即修補。⑥鋪設人員應穿軟底鞋，以免破壞土工膜，并密切注意防火。
(3)將HDPE膜拉平對齊與基面貼實且自然松弛無褶皺。寬度為800mm且上下一致。擦凈HDPE膜面上的塵土，特別是兩塊材料搭焊處須處理干凈，以免影響焊接質量。
(4)焊接前先做小樣，用雙軌焊機對兩塊HDPE膜進行焊接試驗。試焊接1m長的兩塊HDPE膜樣品，并對試樣焊縫作現場撕拉檢驗，焊縫不被撕拉破壞而母材被撕裂為合格焊縫；焊縫不得出現虛焊、漏焊或超量焊現象。焊工須持證上崗。

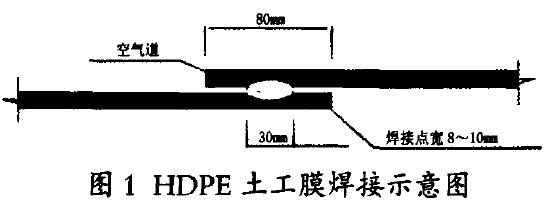

(5)采用雙軌焊機進行HDPE膜大面對焊搭接，局部無法焊牢的部位(如陰陽角部位)或施工冷縫采用吹塑焊槍焊接，焊縫為對焊搭接雙焊縫，搭接長度不小于80rnm。HDPE膜在壩面上可用螺栓或預埋件吊帶固定在壩體上。壩面HDPE膜與壩體固定連接點應為T字形，不允許做成十字形，T字形接頭必須采用母材補疤，補疤尺寸300mmX 300mm，在疤的焊接邊緣應修圓直角。
(6)拼接質量檢查及測試：可以先作目測檢查，即檢查縫有無疏漏，有無燙損，有無褶皺和是否均勻，然后借儀器檢漏。例如兩條焊縫間有約10mm空腔末焊，可以將待檢段兩端封死，往空腔內充氣，靜置一段后，觀察其壓力有無下降。如發現漏縫，應及時修補。在土工膜上割取部分接縫試樣采用土工膜焊接拉力測試機作拉伸試驗，要求接縫強度不低于母體的80％。
采用雙軌熱熔焊接的焊縫采用空氣壓力測試：①用經準許的夾子或類似物密封測試焊縫的兩端。
采用不銹鋼針連接壓②將空氣輸入裝置插針插入熔焊焊接產生的封閉空間內。③氣泵與土工膜連接處加墊圈以保護土工膜，然后開動氣泵將壓力增壓到200kPa。④關閉氣泵閥門，使焊縫中的穩定壓力保持2分鐘。⑤觀察并在測試程序單上記錄穩定的空氣壓力。⑥壓力差允
許值為20kPa，當測試結束，撤除測試焊接的一端封閉，以檢查形成的密閉通道的連續性。如無空氣泄漏，探測并標明密閉的區域，根據質量規章重新測試未加壓區域。如在撤除測試焊縫的另一端后，空氣沒有出現泄漏，拔除充氣針，采用擠出焊對土工膜開孔進行修補。
對于擠出焊及焊縫的T形或+形接口采用真空檢測：用真空檢測設備直接對焊接待檢部位施加負壓，當真空罩內氣壓達到25--一35kPa時，并且無任何泄漏為合格，否則要重新進行修補處理。
4．2電學滲漏位置探測法的應用
根據以往的施工經驗，高達97％的土工膜施工缺陷是在施工過程中造成，傳統的施工質量保證體系措施很難控制土工膜的施工破壞。所以我公司在安裝過程后引入電學滲漏位置探測法檢測，以保證土工膜施工質量。土工膜電學滲漏位置探測法探測主要有2種方式，雙電極法和水槍法。雙電極法適用于土工膜上有砂石或泥土覆蓋情況下的滲漏位置探測，水槍法適用于沒有任何覆蓋的裸露土工膜表面的滲漏位置探測。
(1)檢測方法：將不同電勢施加到土工膜(泥土或水)上下兩面，覆蓋土工膜的泥土或水的電勢場相對均勻。土工膜作為一種有效的絕緣體，只能在存在孔洞的情況下才能建立電流路徑導致電勢場突變，從而精確定位產生滲漏孑L洞的位置。
(2)注意事項：如果探測區域外部泥土存在電接觸，則需要進行必要的絕緣處理；砂礫石覆蓋的土工膜，需要先將砂礫石濕潤以保證其導電性。下雨天氣狀況下不進行滲漏勘查。
只要準備充分、嚴謹施工，HDPE膜的施工質量還是相對比較容易控制的，而且因為此工法經濟造價合理、防滲效果可靠，所以HPDE膜已經被得到越來越廣泛的應用。
