盲溝又稱暗溝、暗渠等，主要作用是集排土中滲水，以減小地下水壓力，防止土體和建筑物因滲透變形而造成破壞( 隨著高分子材料的發展，國外在!" 世紀/" 年代開發出的塑料盲溝克服了傳統盲溝表面開孔率低、抗壓強度小、耐久性差、施工不便等缺點，因而在土木、水利、礦山、環境保護等建設項目的地下集排水工程中得到迅速推廣( 河海大學于!" 世紀’" 年代中期在國內率先開展了塑料盲溝的研制工作，并在%" 年代初研制出國內第一代產品( 目前，國內已可批量生產塑料盲溝，產品有十多個品種( 國內的一些重點工程，如：寧靖鹽高速公路、福寧高速公路、廣州地鐵、上海港地基處理工程等都大量應用了塑料盲溝，并取得預期的效果(
1、塑料盲溝的材料、形式和特性
1.1材料
塑料盲溝由塑料芯體和外包土工布濾膜兩種材料構成( 塑料芯體以聚丙烯（00）、聚乙烯（01）為主要原料，經過配方改性，由擠塑機擠壓出細的塑料絲束，由成型裝置將塑料絲打亂并在結點上熔接，形成絲瓜絡式的結構塑料芯體的作用是支撐透水濾膜，以抵抗外力并形成通水空間( 包裹在芯體外的濾膜由土工布制成，一般用短纖針刺土工布或長絲熱粘土工布，重量為%" 2 !&" 3 4 5!，也可用尼龍絲網，這由設計人員根據現場土質情況選用。
1.2形式
目前國內可生產的塑料盲溝有. 種形式：矩形、中空矩形、雙中空矩形、圓形、中空圓形、多孔圓形( 一般來說，中空型和多孔型的塑料盲溝空隙率大、排水性較好，而矩形、圓形塑料盲溝的耐壓性能較好，可根據工程耐壓和排水要求選用。
1.3工程特性
塑料盲溝的材料和結構特點決定了它具有以下的工程特性：
表面開孔率高，集水性能強( 芯體表面彎曲的塑料絲起到以點支撐透水濾膜的作用，就像用細棍支撐帳篷一樣，用很少的支點支撐濾膜，將盲溝芯體表面不透水部分減少到最低程度，因而塑料盲溝的表面開孔率要遠遠高于其它傳統盲溝，集水性能強。空隙率大，排水性好( 塑料盲溝芯體外形象絲瓜絡，塑料絲之間空隙較大，芯體中間還可做成多孔狀或中空狀，因空隙率大，所以水流阻力小，排水性好耐壓性好( 塑料盲溝立體網狀結構與鋼結構中的桁架結構原理類似，具有良好的耐壓性，可承受各個方向壓力，即使超載壓力將材料壓扁，也僅減少了通水空間，并不會使排水功能完全失效!
柔韌性好，適應土體變形能力強! 塑料盲溝具有較好的柔韌性，能適應周圍土體的變形，不會因超載、地基變形、不均勻沉降等原因而斷裂，避免了傳統盲溝因上述原因而造成的集排水失效的事故!重量輕、施工方便! 塑料盲溝的主要原料是聚丙烯，密度小，產品空隙率大、重量輕，現場施工安裝十分方便，工人勞動強度低，施工效率高!
塑料盲溝的性能指標
塑料盲溝是由立體網狀的塑料芯體和外包土工布濾膜復合而成，其性能指標應由塑料芯體和土工布濾膜兩部分構成! 土工布的性能研究已相對成熟，試驗方法已有相應的國際、國內標準可供參照! 塑料盲溝芯體是一種新型結構材料，主要功能是集水、排水，同時還會有耐壓、耐久性等要求，因此塑料盲溝芯體的性能指標為：單位長度質量、外形尺寸、表面開孔率、空隙率、通水量、抗壓強度、耐久性等! 單位長度質量、外形尺寸是物理性能指標，比較簡單，這里不作介紹!
表面開孔率
表面開孔率是指盲溝材料表面開孔的面積與表面積之比率，是反映塑料盲溝材料集水能力的一項重要水力學性能指標! 一般來說表面開孔率越大，用于支撐土工布濾膜的部分就越少，阻擋進水的部分就越少，集水性能越好! 對于有孔管、網狀樹脂管等比較規則的材料，表面開孔率容易計算，將開孔的面積除以表面積即可! 而塑料盲溝表面開孔形狀和位置都不很規則，因此表面開孔率比較難以得出，目前還沒有統一的試驗方法! 對于矩形塑料盲溝可采用近似的方法：將一定大小的矩形塑料盲溝放在計算機掃描儀上掃描，得到一張平面掃描圖，用面積測量儀測量出表面開孔部分的面積，用表面開孔部分的面積除以總面積，這樣就近似得到塑料盲溝的表面開孔率!
表1是幾種常見盲溝材料表面開孔率的比較，可見塑料盲溝的表面開孔率在80%~90%之間，是各種盲溝材料中最高的，因而塑料盲溝材料的集水性能最好!
$#$ 空隙率

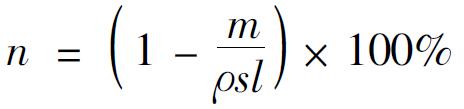

塑料盲溝的空隙率是指空隙體積與總體積的比率，是反映塑料盲溝集排水性能和抗壓性能的一項指標，塑料盲溝的空隙率與排水能力、抗壓強度密切相關， 一般來說空隙率大則排水性能好，但抗壓強度要低一些，反之亦然# 目前生產的塑料盲溝主要有普通型、中空型和多孔型3 種，普通型塑料盲溝的空隙率在90%"左右，中空型和多孔型塑料盲溝的空隙率達到-%"以上# 空隙率可通過稱重試驗和計算求得，空隙率
式中：m———塑料盲溝質量，3；g———塑料盲溝原材料密度，3 " .+；(———塑料盲溝的截面積，.*；)———試件長

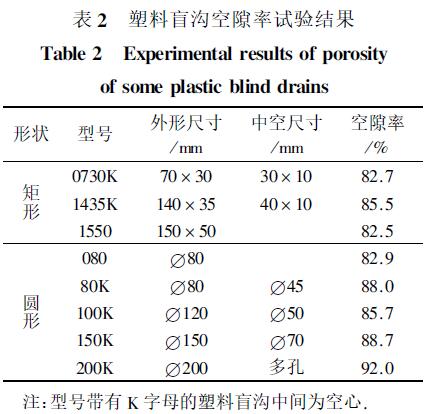

度，盲溝質量通過稱重試驗確定，!可借比重瓶測定，無測定值時可通過查表確定# 從表* 可見國產塑料盲溝的空隙率$ 在,*" & -*"之間#
2.3通水量
通水量是指塑料盲溝在一定條件下，單位時間內能夠通過的水量，是反映塑料盲溝排水能力的水力學性能指標, 塑料盲溝的通水量與其截面尺寸、結構形式、空隙率等有關，每種型號塑料盲溝的通水能力都各不相同，因此需要根據通水試驗確定，塑料盲溝通水量試驗裝置如圖$ 所示# 該裝置由鋼板水庫、試樣安裝部分、平水室、消浪柵、量水堰、回水槽等組成，用銦鋼尺測量測壓管水頭，用直角三角形薄壁量水堰測量塑料盲溝內過水流量! 量水堰高!"#$%，寬!"&!%! 堰上水頭用經過檢定的測針測量，流量" ’ #$( % )，其中# 為量水堰的系數!根據該量水堰的特點，選用日本沼知、黑川、淵澤經驗公式計算該系數：
塑料盲溝的耐久性主要是指對紫外線（"#）輻射、溫度變化、化學與生物侵蝕、干濕變化、凍融變化等外界因素的抗御能力，主要取決于產品所采用的原料和使用的環境! 塑料盲溝的原料主要為聚丙烯和各種添加劑，聚丙烯本身抗紫外線輻射能力較差，但通過改變材料的配方，添加抗老化劑，可大大增加塑料盲溝的耐久性! 塑料盲溝一般埋在地下，受紫外線、氣溫變化等的影響通常較小! 因此，配方良好的塑料盲溝在通常的使用環境下具有較好的耐久性!
結語
塑料盲溝是國內市場新近出現的一種土工合成材料，由于其具有許多優點，因而逐漸為大家所認識、接
受，應用范圍不斷擴大，有取代傳統盲溝的趨勢! 由于該新材料在國內應用的時間不長，相應的研究成果亦不
豐富，筆者認為以下一些問題還有待進一步研究：表面開孔率的試驗方法；抗壓蠕變性能；彎曲性能；耐久性!
參考文獻：
《土工合成材料工程應用手冊》編寫委員會! 土工合成材料工程應用手冊［%］! 第& 版! 北京：中國建筑工業出版社
吳福生，張樹奎，劉家豪! 塑料盲溝水力性能試驗
