EVA防水板是以EVA為主要原材料，加入專用助劑和抗老化劑，經熔融、塑化、擠出、三輥壓延、成型、卷取等工序制成的具有一定厚度的片狀防水材料，GB 50108--2008((地下工程防水技術規范》稱之為“塑料防水板”，產品執行標準包括GB 18173．1—2012((高分子防水材料第1部分：片材》和《鐵路隧道防水材料暫行技術條件第1部分防水板》(科技基(2008)21號文)。在我國，EVA防水板憑借良好的柔韌性和便捷的施工性在地下防水工程中得到了廣泛的應用。但是，由于我國防水企業良莠不齊，EVA防水板產品魚龍混雜，甚至還存在低價競爭導致的惡性循環，使得市場上現有的EVA防水板產品質量無法保證，而單憑檢測報告也無法判斷質量的優劣。因此，EVA防水板質量的現場快速鑒別顯得尤為重要。
1、 EVA防水板產品質量比較

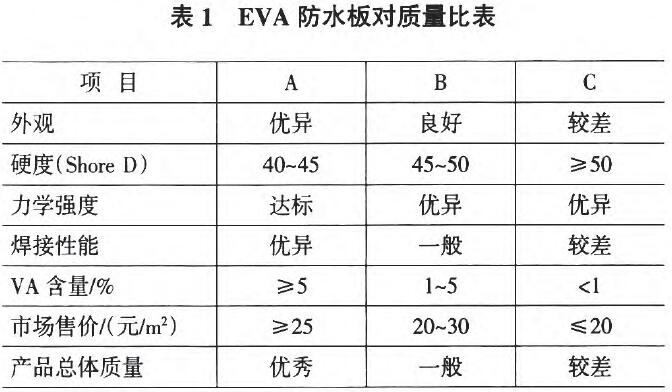

對市場上現有的EVA防水板產品進行調研與樣品搜集，分別從外觀、硬度、力學性能、施工應用性能、VA含量和市場售價等多方面進行分析測試，按照產品總體質量可分為A、B、C三大類，見表1。
2、EVA防水板產品質量鑒別
2．1外觀
鐵道部科學技術司早在2008年1月制定的《鐵路隧道防水材料暫行技術條件第1部分防水板》中明確規定了對防水板外觀的要求，即防水板在規定的長度內不允許有接頭；防水板表面應平整、邊緣整齊，無裂紋、機械損傷、折痕、孔洞、氣泡及異常粘著部分等影響使用的缺陷；防水板外觀顏色應為材料本色，不得添加顏料和填料，特殊要求除外；在不影響使用的條件下，防水板表面凹痕深度不得超過厚度的5％。防水板生產用原材料不得使用再生料12]。由于VA的加入，原料樹脂的結晶度下降，EVA制品應該為半透明狀態。若EVA防水板的顏色泛白或泛黃，且不透明，甚至有肉眼可見的雜質存在，則表明該產品很有可能是用回收料制成的。
2．2 VA含量
VA含量這個指標在現行標準中雖然沒有體現，但卻是衡量EVA防水板質量優劣的一項重要指標，也是判斷EVA防水板真偽的優先指標。通常，隨著VA含量的增大，EVA防水板的斷裂拉伸強度、扯斷伸長率、撕裂強度均呈減小趨勢。但VA含量較小時，EVA防水板的粘結性較差，施工困難，容易因脆裂造成滲漏。調研發現，當VA含量在5％～7％時，制得的EVA防水板的各項物理力學性能均滿足GB18173．1—2012標準的要求，產品柔軟度好，透明度高，施工方便，并且成本適中，是工程的較佳選擇【3】。
通過資料分析以及對市場上現有EVA防水板產品的測試對比，對VA含量在EVA防水板中的重要作用進行了分析。
2．2．1 VA含量的重要性

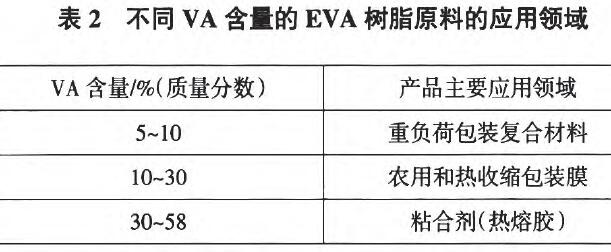

一般擠出級的EVA樹脂中，VA的含量在5％一30％。當VA含量很少時，EVA樹脂的性能類似聚乙烯；當VA含量增大時，EVA樹脂的彈性、柔軟性、粘合性、溶解性都增大。不同VA含量的EVA樹脂的大致應用領域見表2。
EVA防水板作為地下用防水材料，其物理力學性能、耐化學介質性能及施工應用性能之間需要達到一個平衡，通常EVA防水板中VA的含量應在5％一10％之間，此時材料的柔韌性和高低溫性能較均衡，抗沖擊性及熱焊接性也達到了平衡。
2．2．2 VA含量對表面硬度的影響

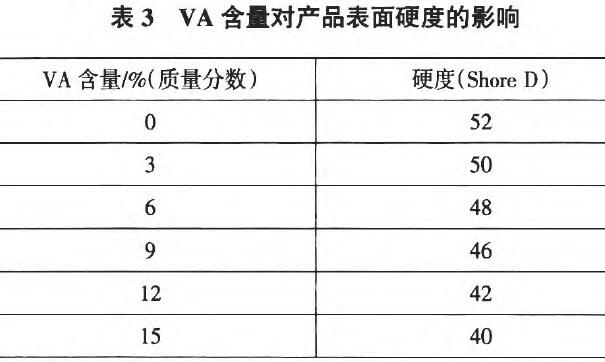

對不同VA含量的EVA樹脂制成的片材進行表面硬度(Shore D)測試，以市面上常見的LLDPE 7042作為對比樣，結果見表3。
由表3可以看出，質量較好的EVA防水板(VA含量在5％～7％)的表面硬度(Shore D)應在50以下。
2．2．3 VA含量對焊接性能的影響
針對市場上常見的A、B、C三類EVA防水板產
